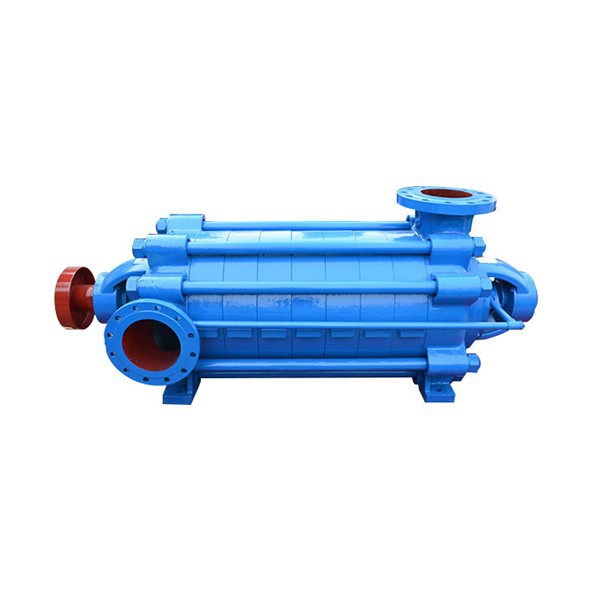

Industrijska vodoravna večstopenjska centrifugalna črpalka
Vzpon: 50~1800m
Kaliber: manjši ali enak 300 mm
Moč: 3~1600kw
Temperatura medija: -20 stopinj ~150 stopinj (potrebno je pojasniti, če je višja od 80 stopinj)
Material: Lito železo/nodularna litina/lito jeklo/nerjaveče jeklo itd.
Opis
Tehnične parametre
Industrijska vodoravna večstopenjska centrifugalna črpalka
Industrijska horizontalna večstopenjska centrifugalna črpalka je vrsta opreme za transport tekočin, ki spada v vrsto centrifugalne črpalke. Sestavljen je iz več stopenj impelerjev, od katerih lahko vsaka poveča pritisk tekočine, in je primeren za priložnosti, ki zahtevajo visoko tlačno višino in visok tlak. Ta vrsta industrijske večstopenjske centrifugalne črpalke se uporablja za transport nevtralne vode (velikost delcev manj kot 0,5 mm) z vsebnostjo trdnih delcev največ 1,5 % in podobnih drugih odplak. Temperatura transportiranega medija ni višja od 80 stopinj in je primerna za jeklarne, drenažo rudnikov, transport odplak in druge priložnosti.
Parameter izdelka
| Podpora po meri | OEM, ODM, OBM |
| Vir napajanja | Dizelski motor ali elektromotor |
| Blagovna znamka | HNYB |
| Struktura | Horizontalna večstopenjska centrifugalna črpalka |
| Aplikacija | Industrijski kotli, industrijske pripomočke, namakanje in kmetijstvo, rudarska industrija, zajem surove vode |
| Kraj izvora | Henan, Kitajska |
| Moč | 3-1600kw |
| Velikost izhoda | Manjši ali enak 300 mm |
| Tok | 3.7-1350m³/ H |
| Glava | 50-1800m |
| Material | Lito železo/nodularna litina/lito jeklo/nerjavno jeklo |
Video o izdelkih
Strukturne značilnosti
| 1, oddelek Linlet | 13, Pakirna žleza/strojna tesnilna žleza |
| 2, Srednji del | 14, Embalaža/mehansko tesnilo |
| 3, Izhodni del | 15, tesnilni obroč |
| 4, vodilne lopatice | 16, Ležajni deli |
| 5, Končna vodilna lopatica | 17, pokrov zadnjega dela |
| 6, rotor sprednje stopnje | 18, O-obročasto tesnilo |
| 7, rotor zadnje stopnje | 19, obroč za ravnotežje |
| 8, gred | 20, Set prstanov za ravnotežje |
| 9, tulec gredi | 21, Ravnotežna plošča |
| 10, Tesnilni obroč sprednje stopnje | 22, Komponente tehtnice |
| 11, (končna stopnja) tesnilni obroč | 23, Zategnite vijake |
| 12, tulec vodilne lopatice |
Značilnosti izdelka
1. Del statorja:Sestavljen je iz telesa črpalke (vhodni in izstopni del, srednji del), vodilne lopatice itd., ki so pritrjeni z vijaki skozi vezne palice, da tvorijo zaprto delovno komoro.
2. Del rotorja:Sestavljen je iz gredi, rotorja, tulca in diska za izravnavo. Preko grednega prenosa se rotor vrti, da ustvari centrifugalno silo, s čimer poganja pretok medija.
3. Nosilni del:Sestavljen je iz nosilnega telesa, ležaja in ležajne žleze. Ležaj igra vlogo podpore gredi, da zagotovi normalno in stabilno delovanje gredi.
4. Tesnilni del:Razdeljen je na embalažno tesnilo in mehansko tesnilo. Tesnilo embalaže se uporablja predvsem v primerih, ko zahteve glede puščanja niso stroge ali kjer medij vsebuje trdne delce. Mehansko tesnilo je primerno za visoke temperature, visok tlak, korozivne pogoje in priložnosti s strogimi zahtevami glede puščanja. Obe tesnili imata vlogo pri tesnjenju obeh koncev črpalke, da preprečita odtekanje medija v ohišje črpalke in zagotavljata tudi tesnjenje ohišja črpalke.
Certificiranje izdelka
ISO 9001
ISO14001
ISO45001
Certificiranje izdelkov CE
Certificiranje izdelkov EAC
Preverjen dobavitelj
Naš naslov
Industrijski park Zhaogang, Fengqiu, Xinxiang, Henan, Kitajska
Številka WhatsApp
+86 158 3619 1545
E-pošta
sales@hnybpumps.com
pogosta vprašanja
01. KAKŠNA JE VAŠA MOQ?
02. KAKŠNI SO VAŠI PLAČILNI POGOJI?
03. KATERE CERTIFIKATE IMATE?
04. STE PROIZVODNJA ALI TRGOVSKO PODJETJE?
05. ALI LAHKO IZDELATE ZNAMKO OEM?
06. KAKŠEN JE DOBAVNI ČAS?
Priljubljena oznake: industrijska vodoravna večstopenjska centrifugalna črpalka, proizvajalci industrijskih vodoravnih večstopenjskih centrifugalnih črpalk
Parametri izdelka
| Razpon pretoka: | 3.7~1350m³/h |
| Vodja: | 50~1800m |
| kaliber: | Manjši ali enak 300 mm |
| moč: | 3~1600kw |
| Srednja temperatura: | -20 stopinj ~150 stopinj (potrebno je pojasniti, če je višja od 80 stopinj) |
| Material: | Lito železo/nodularna litina/lito jeklo/nerjavno jeklo itd. |
| Področje uporabe: | Prevoz čiste vode ali posebnih tekočin, ki ne vsebujejo ali vsebujejo majhno količino trdnih delcev, ki se večinoma uporabljajo za industrijsko, rudarsko in urbano oskrbo z vodo in odvodnjavanje, oskrbo z vodo pod pritiskom za visoke -zgradbe, namakanje vrtnih škropilnic, protipožarni tlak,-dostavo vode na dolge razdalje, ogrevanje, kopalnice in drugo tlačno kroženje tople in hladne vode ter podporo opreme itd. |
